在靜電粉末涂裝生產線中，大旋風噴粉房作為關鍵設備之一，其結構和部件的設計直接關系到涂裝效率、粉末回收率以及生產環境的清潔度。本文將詳細介紹大旋風噴粉房的結構及其關鍵部件。

一、大旋風噴粉房的整體結構

大旋風噴粉房主要由噴粉室、大旋風裝置、粉末篩選設備、供粉桶、升降裝置、噴粉槍、排風系統、過濾器、集粉容器等多個組件構成。這些組件協同工作，確保粉末涂裝過程的順利進行和高效回收。

1.噴粉室：噴粉室是粉末噴涂的主要場所，其內部設計簡潔無死角，兩側配備風刀，以優化氣流分布，提高噴涂效果。噴粉室內壁采用不粘粉工藝設計，確保粉末不會附著在壁上，減少浪費。

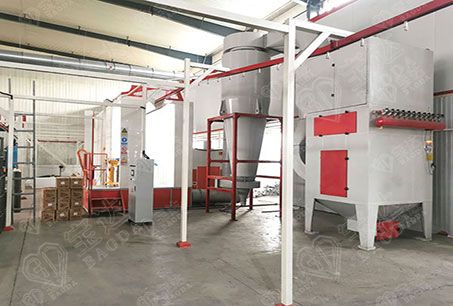

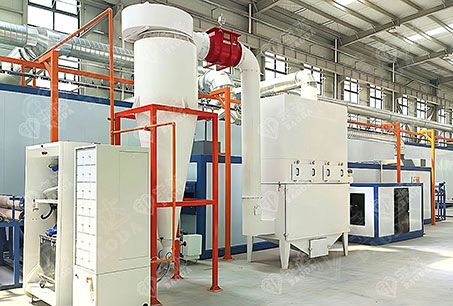

2.大旋風裝置：大旋風裝置是大旋風噴粉房的核心部件，通過離心分離技術顯著提高粉末的回收率。旋轉的氣流將粉末顆粒沿旋風壁分離，較重的粉末顆粒經粉篩進入集粉斗，再由密相閥輸送回供粉中心循環使用。

3.粉末篩選設備：粉末篩選設備用于去除粉末中的雜質和結塊，確保噴涂粉末的純凈度和均勻性。篩選后的粉末通過供粉桶供給噴粉槍使用。

4.供粉桶：供粉桶是儲存和供給粉末的容器，其設計需保證粉末的密封性和流動性，以便穩定供給噴粉槍。

5.升降裝置：升降裝置用于調節噴粉槍的高度和角度，以適應不同尺寸和形狀的工件，確保噴涂的均勻性和覆蓋率。

6.噴粉槍：噴粉槍是粉末噴涂的直接執行部件，通過靜電吸附原理將粉末均勻噴涂在工件表面。噴粉槍的設計需考慮噴涂效率、粉末利用率和噴涂質量。

7.排風系統：排風系統負責將噴粉室內未吸附的粉末和廢氣排出，保持室內清潔和負壓狀態。排風系統通常配備高效過濾器，以過濾掉廢氣中的粉塵顆粒。

8.過濾器和集粉容器：過濾器用于過濾排風系統中的粉塵顆粒，確保排放的廢氣符合環保標準。集粉容器則用于收集從排風系統中分離出的粉末顆粒，以便回收利用。

二、關鍵部件詳解

1.大旋風裝置：大旋風裝置采用高品質濾芯，回收效率可達98%以上。其內部設計獨特，利用龍卷風風速設計，使粉末顆粒在旋轉氣流中高效分離。同時，大旋風裝置還配備自動化回收和篩粉系統，確保粉末在循環使用過程中的純凈度。

2.噴粉槍：噴粉槍的設計需考慮靜電吸附效果、噴涂寬度和噴涂速度等因素?，F(xiàn)代噴粉槍通常采用高壓靜電發生器，使粉末顆粒帶電后吸附在工件表面。同時，噴粉槍還配備可調節的噴嘴和噴粉量控制器，以適應不同噴涂需求。

3.過濾器：過濾器是大旋風噴粉房中的重要部件之一，其性能直接影響排放廢氣的清潔度。高品質的超細粉末過濾器能夠過濾掉微小粉塵顆粒，確保排放廢氣符合環保標準。

4.集粉容器：集粉容器用于收集從排風系統中分離出的粉末顆粒。其設計需考慮容量、密封性和易清理性等因素?，F(xiàn)代集粉容器通常采用可滑動平移式設計，方便清理和更換濾芯。

大旋風噴粉房作為靜電粉末涂裝生產線中的關鍵設備之一，其結構和部件的設計直接關系到涂裝效率、粉末回收率以及生產環境的清潔度。通過優化噴粉室內部設計、采用高品質濾芯和過濾器、配備自動化回收和篩粉系統等措施，可以顯著提高大旋風噴粉房的性能和效率。同時，定期維護和保養大旋風噴粉房及其部件也是確保其長期穩定運行的重要保障。
